Sellos mecánicos
Los sellos mecánicos evitan fugas de fluidos, y son utilizados en bombas impulsoras. La amplia gama de sellos mecánicos da la certeza que encontrara uno que cubra sus necesidades para cualquir tipo de fluido y bomba.

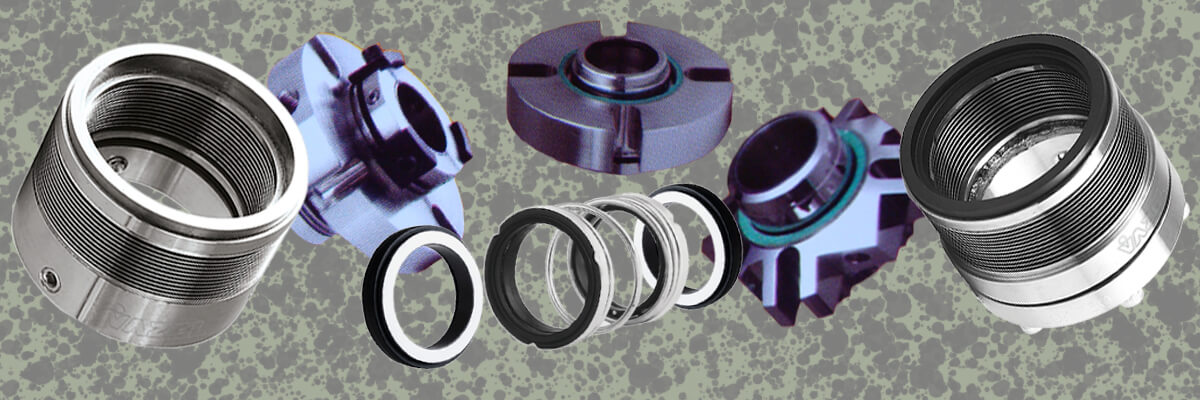

La gama se compone de los siguientes tipos de sellos mecánicos:
- Sellos monoresorte.
- Sellos multiresorte.
- Sellos fuelle metálico.
- Sellos de cartucho.
Los sellos mecánicos se componen de dos piezas una parte estática y una rotativa, la cara rotativa se compone de una parte metálica en acero inoxidable y la parte de sellado que puede ser de distintos materiales. La cara estática o sub ensamble también es fabricada en distintos materiales. Por mensionar algunos son:
- Carbón fenólico.
- Carbón grafito.
- Carburo de silicio.
- Carburo de tungsteno.
- Carburo de silicio sinterizado.
- Carbón grado sanitario.
- Cerámica.
- TFE con fibra de vidrio.
- Acero inoxidable.
Materiales en cara rotativa.
Depende de la linea de sello mecánico será el material de la cara rotativa, es decir, no se fabrican todas las lineas y tipos de sellos en todos los materiales. Lo mismno sucede para la cara estática.
- Buna.
- Vitón.
- EPR.
- Neopreno.
- Termo-plastico.
- Silicon.
- TFE.
- Aflas.
- Kalrez.
- Teflón (PTFE).
- Grafito exfoliado.
- NBR (Nitrilo).
- Etileno.
Materiales en cara estática.
Para la selección de un sello mecánico apropiado para cada aplicación engloba las diferentes características del fluido a bombear y las condiciones de operación requeridas. En general los pasos a seguir para una adecuada selección son: 1.- Identificación del tipo de servicio y equipo. 2.- Selección de categoría y tipo de sellos mecánico. 3.- Selección de materiales, con respecto al fluido y temperatura de operación.

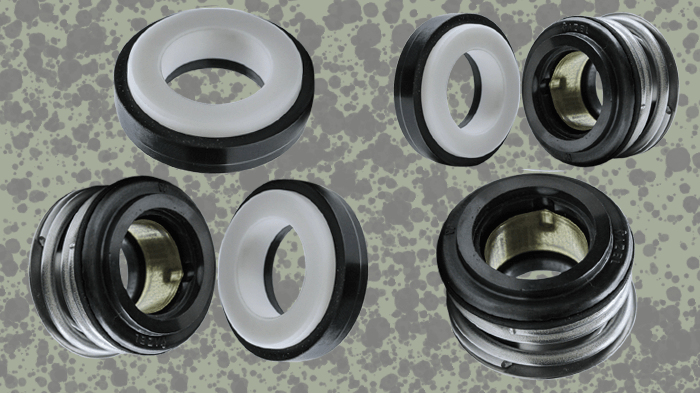

Sello mecánico línea B.
Tambien conocido como sello mecánico corto, es utilizado en bombas domésticas, industriales, centrífugas, turbinas rotativas o agitadores. Funciona con fluidos hidráulicos y soluciones acuosas, dependiendo da la combinación de materiales.

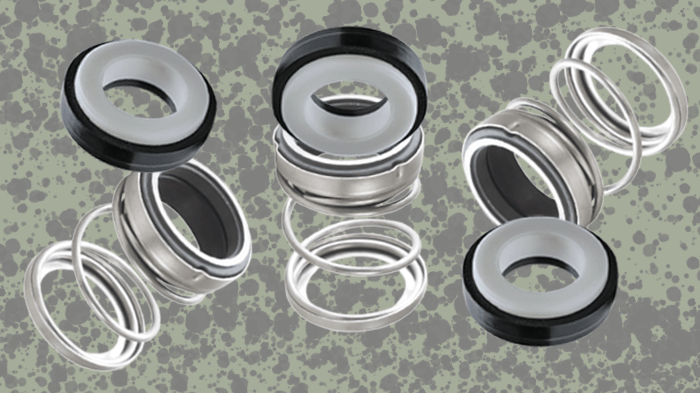

Sello mecánico línea A.
Tambien conocido como sello mecánico largo, es utilizado en bombas industriales. Funciona con fluidos hidráulicos y soluciones acuosas, dependiendo da la combinación de materiales. Existen la línea A16, AM y AME que, además de ser utilizados en bombas industriales también son utilizados en turbinas rotativas, centrífugas o agitadores.

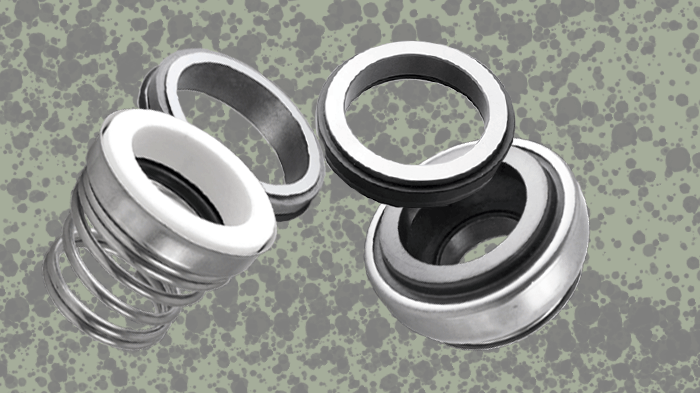

Sello mecánico línea AE y AR.
Para uso en bombas europeas, ambos funcionan con fluidos hidráulicos y soluciones acuosas dependiendo de la combinación de materiales sus medidas son milimétricas. El sello corto es utilizado en bombas domésticas, industriales, turbinas rotativas y centrífugas, mientras que el de resorte cónico es utilizado en bombas, equipos domésticos e industriales.

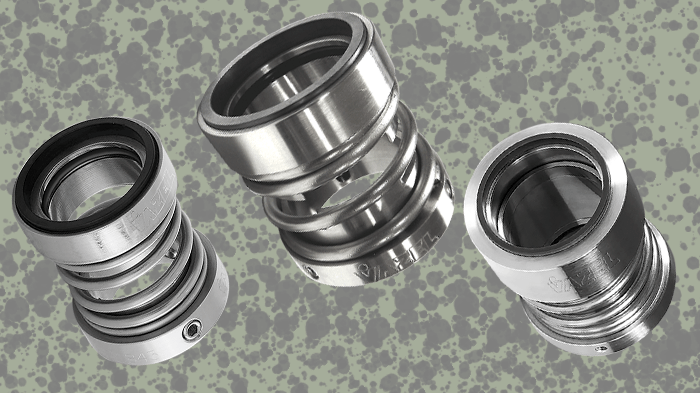

Sellos mecánicos línea 15, 15A y 15B.
Son recomendables en el uso de equipos rotatorios, como bombas, reactores, agitadores, etc. y en genearal para aquellos equipos que manejan fluidos viscosos o abrasivos utilizados en la industria química, petroquímica, azucarera, minera, dependiendo de la combinación de materiales.

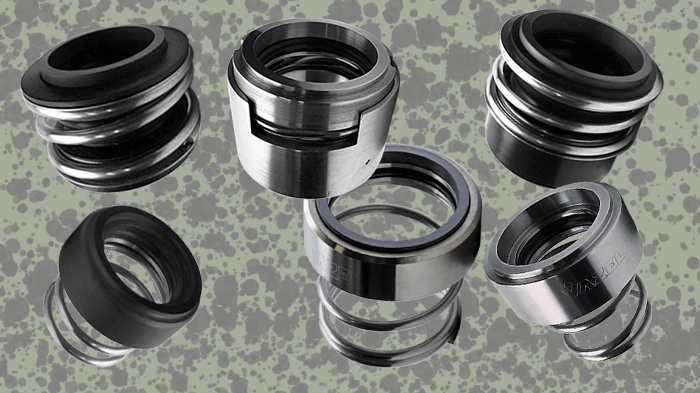

Sello mecánico línea BU.
Estos sellos se utilizan en bombas industriales centrífugas y de turbinas, compresores, mezcladores, entre otros, en medidas milimétricas, son ideales en servicios generales en la industria química, petroquímica, de tratamiento de agua, entre otros.

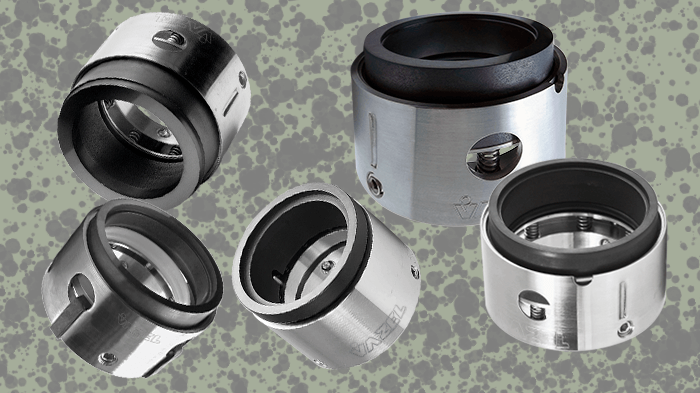

Sellos mecánicos línea 50.
Este sello es utilizado para servicios industriales, tales como bombas, reactores, agitadores, entre otros, y en general para aquellos equipos que manejan fluidos limpios utilizados en la industria química, petroquímica, papelera, alimenticia, tratamiento de aguas, y más.

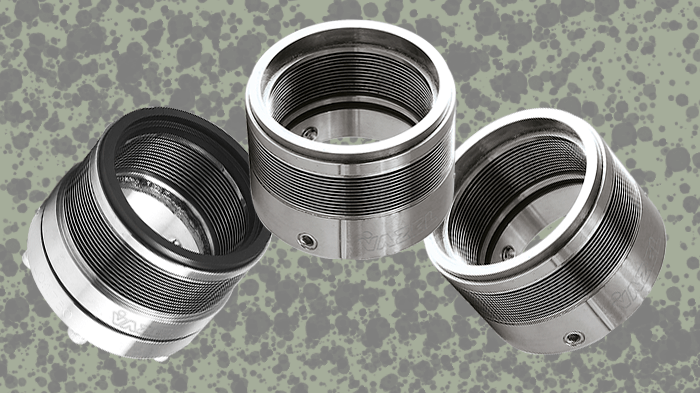

Sellos mecánicos línea 60, 70 y 76.
También llamados sellos de fuelle metálico, la línea 60 se utiliza principalmente para fluidos de altas temperaturas como, el aceite térmico por ejemplo. La línea 70 se recomienda para equipos que manejan fluidos altamente corrosivos. Y la línea 76 se recomienda para fluidos en general, excepto fluidos que corroan al acero inoxidable.

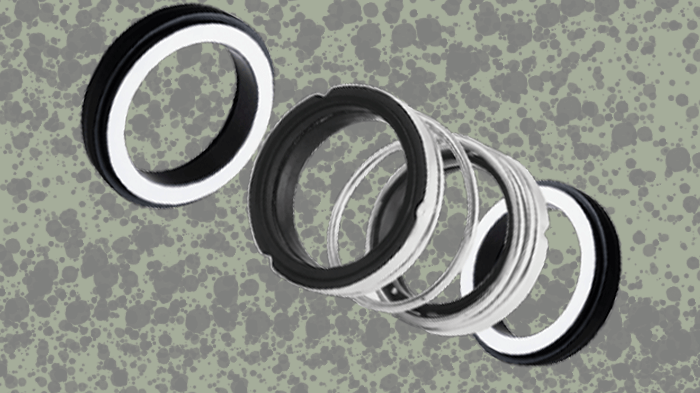

Sellos mecánicos línea A3.
También conocido como sello de doble cara o doble acción, es utilizado principalmente en bombas industriales y sumergibles, bombas de turbinas rotativas y centrífugas, agitadores, reductores y en aplicaciones donde se utilicen fluidos no lubricantes, peligrosos, tóxicos y/o explosivos.

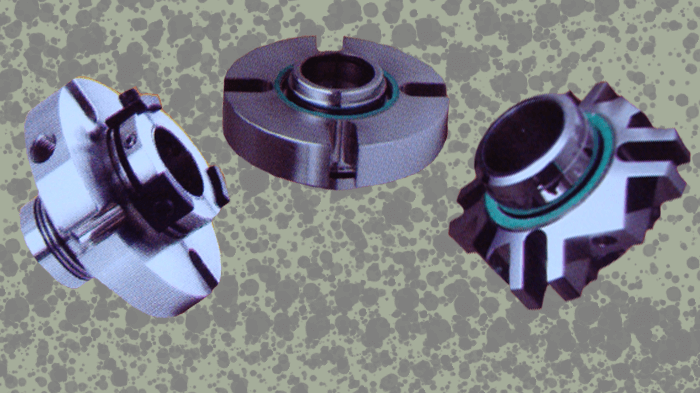

Sellos mecánicos línea 80, 84 y 90.
Esta línea de sellos es conocida como sellos mecánicos de cartucho, son utilizados para bombas de proceso. Se compone de una brida que dentro de esta se encuentra el sello, las líneas 15, 50, 60, 70 y 76 son sellos para bombas de proceso, por lo tanto sus usos y aplicación son las mismas.
Advertencias sobre fugas.
Advertencias
Corrosión es el deterioro o daño que sufre el metal como resultado de una reacción química o electroquímica, a causa de su exposición con el medio ambiente.
El oxido es el resultado del proceso de corrosión de metales ferrosos (Hierro y Acero), los metales no ferrosos se corroen.
Los sellos mecánicos son libres de mantenimiento, pero las bombas, compresores, mezcladoras, agitadores, entre otros, se componen de metales ferrosos y no ferrosos; lo cual quiere decir que si se presenta una fuga de fluidos, estos pueden ocacionar corrosión u oxidación en el componente en el que se encuentran instalados. Por lo tanto en caso de que se presente una fuga ocacionada por el sello mecánico, se debe remplazar de inmediato o lo más pronto posible.
