Cadenas y Catarinas
Para una transmisión más exigente, son empleadas las cadenas y catarinas, ya que por su diseño y material de fabricación estas son de mayor durabilidad y resistencia. Cabe mencionar que son empleadas en transmisiones muy simples y muy complejas, ya que se fabrican desde un paso muy pequeño hasto uno muy grande o robusto, en tipo sencillo, doble, triple, y más. En medidas de los pasos estándar y milímetros. Con el sistema de cadenas y catarinas también se puede crear una transmisión de transporte por medio de cadenas de tablillas, cadenas con aditamentos y cadenas con transportador.
Por mencionar algunos tipos de cadenas están:
- Cadenas de rodillos.
- Cadenas de acero inoxidable.
- Cadenas silenciosas.
- Cadenas de tablillas.
- Cadenas con aditamentos.
- Cadenas perno hueco.
- Cadenas paso doble o alargado.
Las catarinas o sprockets, también cuentan con unas características distintas entre ellas, de las cuales puede elegir según la aplicación. Como son:
- Catarina de acero tipo A, B y C.
- Catarina dientes endurecidos.
- Catarina para buje QD o Taper.
- Catarina bipartida.
- Catarina de acero inoxidable.
- Catarinas de paso doble.

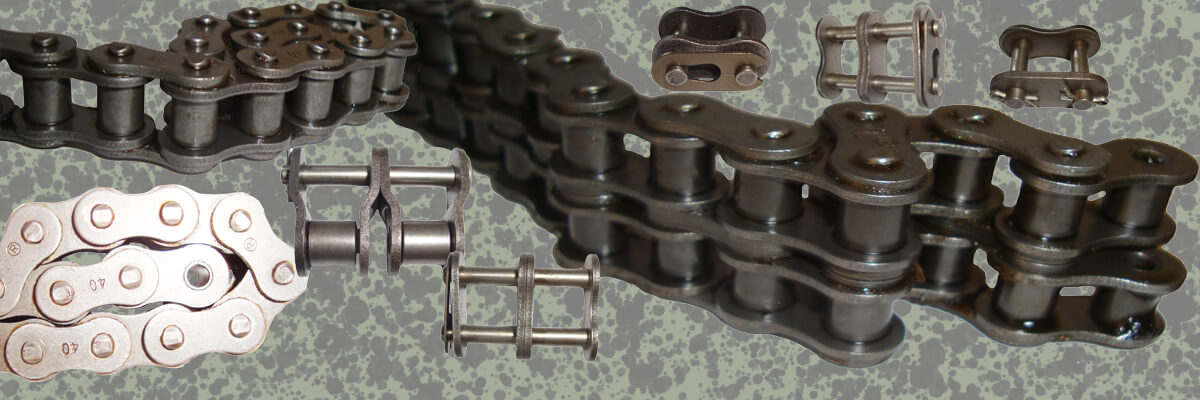

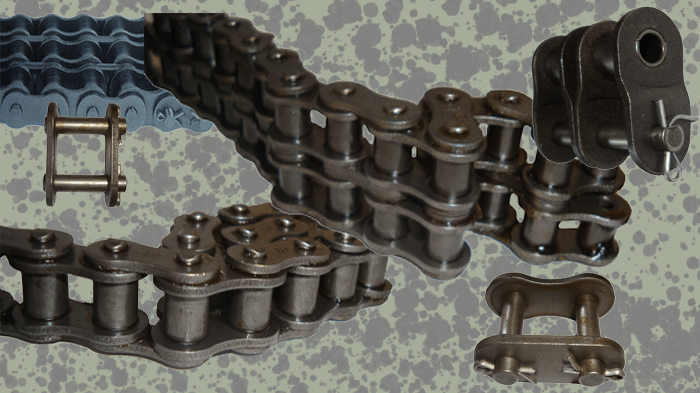

Cadena de rodillos.
La cadena de rodillos se emplean sobre todo en el sector de la técnica motriz. Existen en tipo sencillo, doble, triple y más, para mayor transmisión de fuerza. Los pasos 25, 35, 40, 50, 60, 80 y 100 son los más empleados. Contamos con los candados y medios candados para estas cadenas.

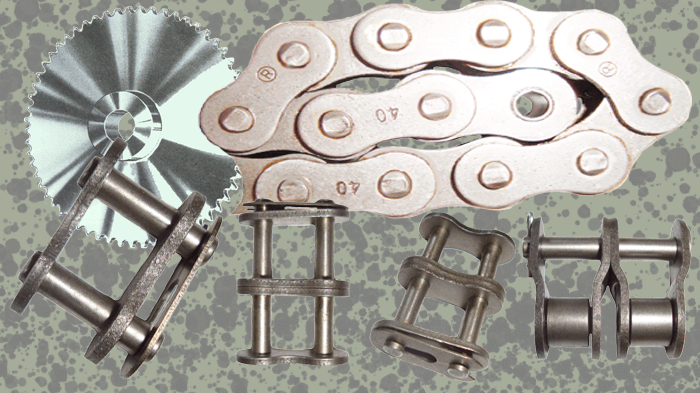

Cadena y Catarina de acero inoxidable.
Son apropiadas para trabajar en entornos corrosivos, con alimentos, con productos químicos, farmacéuticos, etc. También son adecuadas para trabajos en altas o bajas temperaturas. Contamos con los candados y medios candados para este tipo de cadenas.

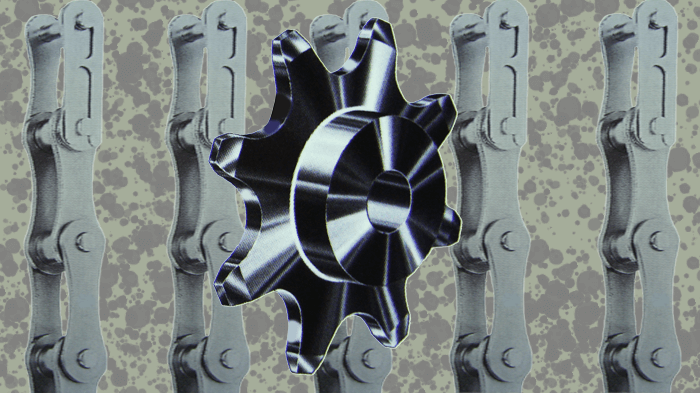

Cadenas y catarinas doble paso.
Las cadenas de paso doble cuentan con una placa de doble de tamaño de paso, ya sea encorvada o para transporte con placa recta, se emplea para bajas velocidades, con carga leve y para largas distancias, dispone de la misma precisión y un costo económico. Existen candados que se suministran por separado para esta cadena.

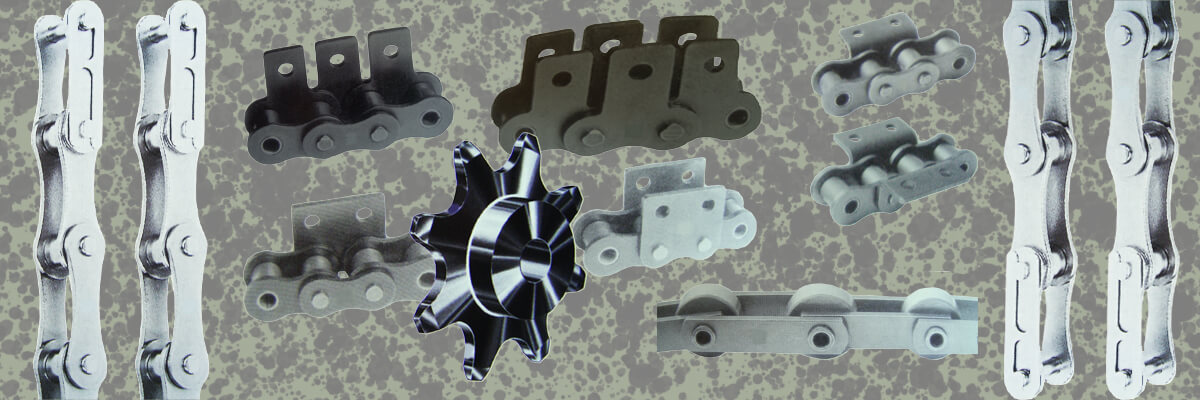

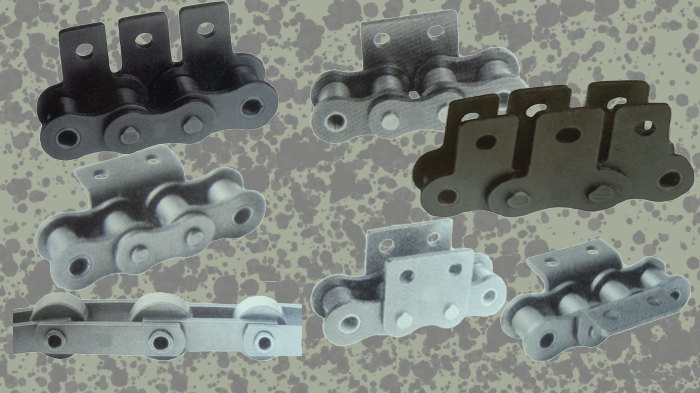

Cadenas con aditamentos.
Las cadenas con gran variedad de aditamentos son requeridos para transmisiones de transporte, son solicitadas en paso sencillo, doble paso o paso alargado y con perno hueco. Existen candados que se suministran por separado para esta cadena.

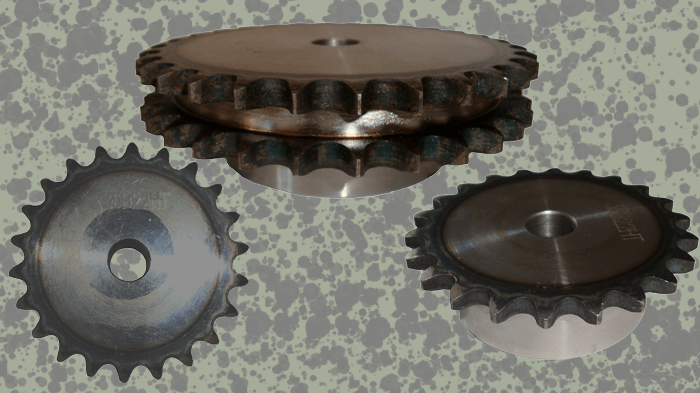

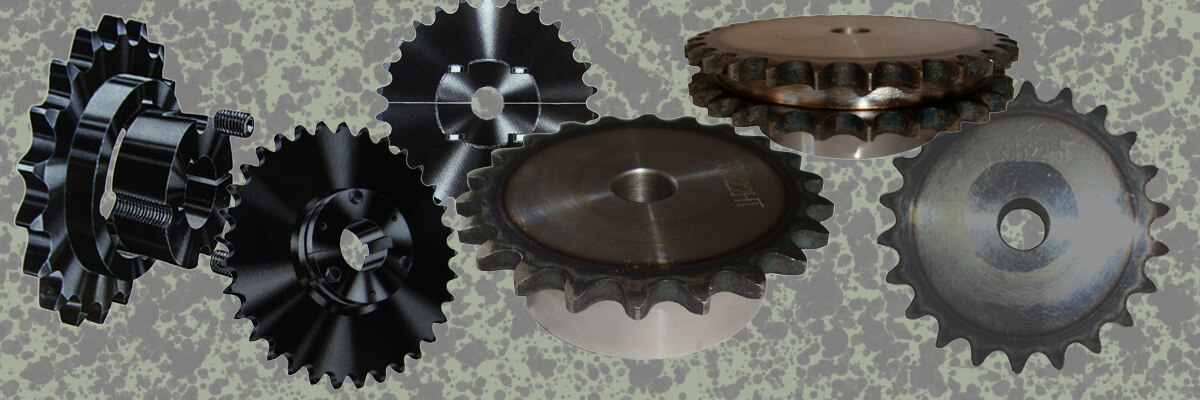

Catarinas.
En tipo A, B y C son las más utilizadas, con o sin dientes endurecidos, es recomendable que la catarina motriz tenga dientes endurecidos. Los pasos más comunes son: 25, 35, 40, 50, 60, 80 y 100. Pero la gama continua en los pasos; 120, 140, 160, 200 y 240.

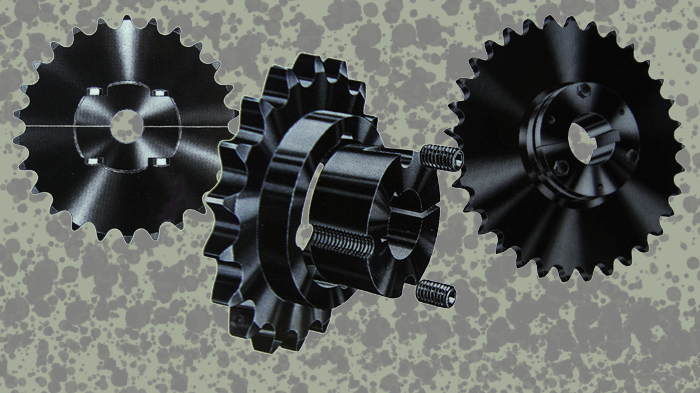

Catarinas con buje.
Las catarinas con buje QD, Taper y bipartidas permiten que su montaje y desmontaje sea rápido y sencillo, utilizando las herramientas adecuadas.
Mantenimiento de cadenas.
Mantenimiento
Aunque el engrase de cadenas de transmisión parezca simple y poco problemático, en la práctica hay errores que se suelen cometer. Estudios estadísticos han mostrado que un 60% de todos los defectos de cadenas resultan de un engrase incorrecto. El uso de lubricantes espesos (grasa) y sin fluidez forman sólo en el primer reengrase una película lubricante en la articulación de la cadena, dado que únicamente en este momento el material lubricante tiene vía libre para pasar entre las placas. Pero todos los engrases posteriores, en general, sólo provocan el depósito de capas de grasa cada vez más gruesas en el exterior de las placas y rodillos que, en parte, se espesan o incrustan por la absorción adicional de polvo.
A velocidades de 1.5 a 8 m/s es recomendable emplear la lubricación por baño de aceite, a velocidades de 0.5 m/s se puede recurir a una lubricación manual, en este caso se aplica aceite con una brocha. A fin de conseguir una lubricación efectiva, hay que aplicar cada vez suficiente material lubricante sobre las articulaciones de la cadena. El lubricante debe de ser aplicado siempre sobre el borde de las placas, ya que tiene que pasar por la estrecha ranura que hay entre ellas.
Todos los productos rotatorios de transmisión de potencia son potencialmente peligrosos, por lo que los instaladores, usuarios o propietarios deben de colocar guardas de protección de acuerdo con las leyes, regulaciones y estándares aplicables, así como las buenas prácticas de seguridad.
Es responsabilidad de los contratistas, instaladores, compradores, usuarios y propietarios, instalar, operar y mantener las partes suministradas adecuadamente para evitar accidentes. Las catarinas suelen tener desgaste entre los dientes, ocasionando que la cadena tenga menor durabilidad, cuando esto suceda es momento de reemplazarlas ya que le ocasionara más gasto en cadena.
